基于 Oren-Nayar 散射特性的同轴照明工业检测镜头设计案例
项目背景
在精密制造与表面质量控制领域，物体表面的微观形貌对产品性能和外观具有重要影响。传统工业镜头在均匀照明下难以有效区分不同粗糙度的表面，检测灵敏度不足。为此，我们针对粗糙表面散射特性，设计了一款同轴照明显微检测镜头，通过光学系统优化提升对不同微观形貌的识别能力。
设计目标
· 实现对不同粗糙度表面的高对比度成像；
· 采用同轴照明方式，保证照明光与成像光共轴，提高散射光收集效率；
· 适应工业现场环境，具备良好的稳定性和可重复性；
· 结构紧凑，便于集成到自动化检测设备中。
设计依据
根据 Oren-Nayar 散射模型，真实表面并非理想朗伯体，其微观起伏可用角度标准差表征。该模型表明：
· 当表面微观角度标准差极小时，表面散射特性趋近于朗伯模型；
· 随着角度标准差增大，后向散射强度增强，且散射峰值方向与入射方向存在偏差；
· 不同几何形态（平面、弧面、孔边缘）对散射回光的响应存在显著差异。
这些特性为镜头设计提供了理论指导：通过控制照明光斑形状、位置及遮挡状态，可有效调制散射回光能量，从而增强对不同表面状态的区分度。
光学系统设计
镜头采用同轴照明显微光路，主要由照明模块、分光镜、物镜和成像模块组成。
· 照明模块：使用高亮度 LED 光源，经准直和聚焦透镜组形成均匀照明光斑，光斑大小和位置可通过可调光阑和偏心机构调节。
· 分光镜：实现照明光路与成像光路的分离，保证照明光垂直入射到被测表面，同时散射光沿原路返回进入成像系统。
· 物镜与成像模块：采用同一光学系统实现照明与成像的倍率匹配，确保视场和分辨率满足检测需求。成像端连接工业相机，实时采集散射光场图像。
· 消杂光设计：镜筒内壁采用消光螺纹和黑色阳极氧化处理，分光镜后侧设置吸收体，有效抑制非目标散射光和镜筒内反射，提升图像对比度。
关键设计要点
1. 照明光斑可控性
针对不同粗糙度和几何形态的被测表面，通过改变照明光斑直径、偏心量和遮挡方向，调节表面散射回光强度。例如，在检测小孔或弧面区域时，将光斑适当偏心并配合半遮挡结构，可增强边缘散射信号，提高缺陷可见性。
2. 散射光收集效率优化
物镜的数值孔径和入瞳直径经过优化，确保收集足够多的后向散射光。同时，分光镜的透反比根据光源波长和探测器灵敏度进行匹配，减少能量损失。
3. 表面倾斜适应性
考虑到实际工件表面可能存在倾斜，镜头设计预留了光斑位置调节机构，允许用户根据表面倾斜角度微调照明光斑偏心量，以补偿散射峰值偏移，保持稳定的回光能量。
4. 模块化结构
照明模块、分光镜组件和物镜均采用模块化设计，便于更换不同焦距的物镜或调整光斑参数，适应多种检测场景。
样机测试与性能验证
制作镜头样机后，使用不同粗糙度标准样块进行实验测试，记录了平面、弧面、小孔边缘等典型区域的回光能量变化。测试结果表明：
· 在平面区域，回光能量随表面粗糙度增大而上升，与 Oren-Nayar 模型预测一致；
· 在弧面或小孔边缘区域，回光能量随粗糙度增大而下降，表明几何形态对散射特性的调制作用显著；
· 当照明光斑受到部分遮挡时，遮挡侧能量分布减弱，验证了照明均匀性对成像质量的影响；
· 光斑偏心方向与遮挡方向的不同组合会显著改变弧面散射回光强度，为实际检测中的参数优化提供了实验依据。
·

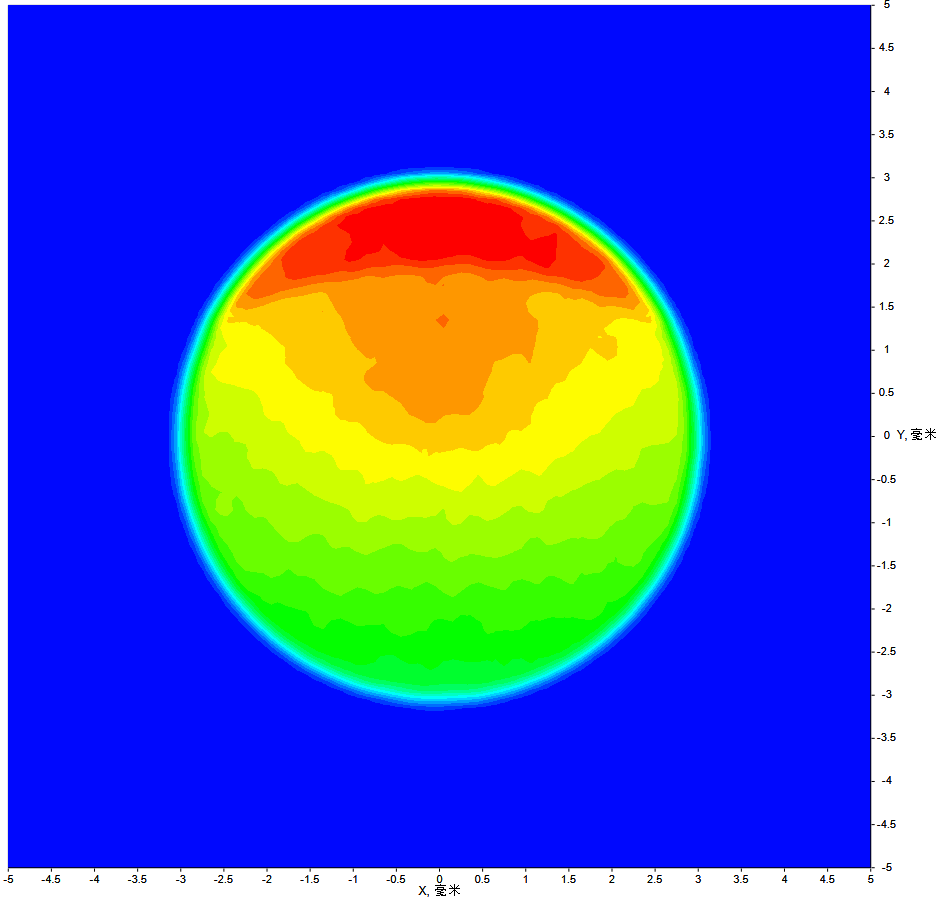

· 光路示意图 物面能量：0.43178W
这些测试结果与理论分析高度吻合，验证了镜头设计方案的合理性和有效性。
应用效果
该镜头已成功应用于某精密零件表面缺陷检测设备中，能够清晰区分亚微米级粗糙度差异，对划痕、凹坑、纹理异常等缺陷的检出率显著提升。同时，由于采用同轴照明和模块化设计，镜头在不同工位间的切换和参数调整更加便捷，提高了检测效率。
结论
本案例展示了一款基于 Oren-Nayar 散射特性设计的同轴照明工业检测镜头。通过理论指导与实验优化，镜头在复杂表面条件下实现了高对比度、高稳定性的散射成像，为工业表面质量检测提供了可靠的硬件支持。该设计方法可推广至其他需要区分微观形貌差异的光学检测场景，具有广泛的应用前景。
